300X型缓闭止回阀

300X型缓闭止回阀




结构及用途

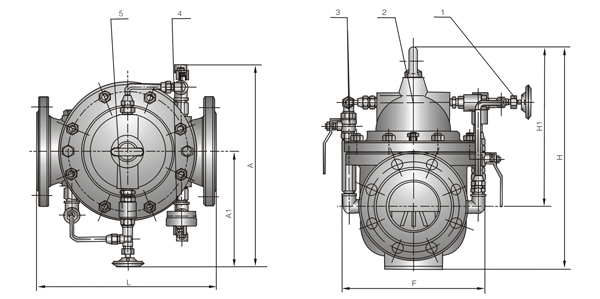

该阀由主阀2、单向阀5、针阀1、球阀3与压力表4等组成。缓闭式逆止阀具有开启和关闭速度调控的逆止功能,阀门安装后能有效控制水泵在启动与停止运转时会自动调节到最佳开启与关闭的速度。适用于工矿企业、高层建筑由水泵直接给排水系统中,减小水锤及水击现象产生,以达到安全关闭的效果。

主要技术参数

公称压力

1.0MPa

1.6MPa

2.5MPa

壳体试验压力

1.5MPa

2.4MPa

3.75MPa

密封试验压力

1.1MPa

1.76MPa

2.75MPa

工作温度

0℃~80℃

最低动作压力

P1≥0.07MPa

适作介质

主要外形尺寸

公称通径 DN(am) L A A1 H H1 F
20 180 282 200 172 106 116
25 180 282 200 172 106 116
32 180 282 200 172 106 116
40 240 320 210 265 210 170
50 240 320 210 265 210 170
65 250 330 215 310 215 180
80 285 350 220 350 245 210
100 360 410 230 460 305 275
125 400 420 245 520 365 310
150 455 430 260 570 415 355
200 585 440 280 695 510 460
250 650 450 300 780 560 500
300 800 460 320 905 658 580
350 860 470 340 1025 696 640
400 960 480 360 1080 735 715
450 1075 530 395 1030 610 780
500 1075 580 420 1135 665 830
600 1230 600 445 1270 725 920
700 1650 730 495 1460 865 980
800 1750 830 530 1640 925 1050

法兰连接尺寸:
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
