400X型流量控制阀



结构及用途

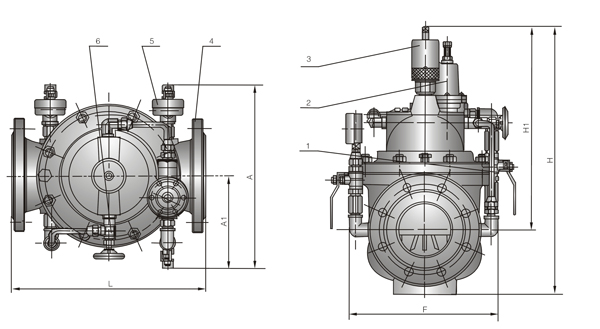

该阀由主阀4、针阀6、流量调节阀3、导阀2、球阀1与压力表5组成。流量控制阀设置在给水管线中。可先设定调正阀门上部导阀2及流量调节阀3某一固定流量，就可使通过主阀的流量保持不变，即使主阀上游发生变化也不会对流量产生影响。

主要技术参数

公称压力	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	1.5MPa	2.4MPa	3.75MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
出口压力可 调节的范围	0.09-0.8MPa	0.10-1.2MPa	0.15-1.6MPa
压力特性△ P1P2	P2×8％	P2×10％	P2×12％
流量特性△ P1P2	P2×15％	P2×20％	P2×25％
工作温度	0～80℃
适作介质	水

主要外形尺寸

公称通径 DN(mm)	L	A	A1	H	H1	F
20	180	292	136	342	247	116
25	180	292	136	342	247	116
32	180	292	136	342	247	116
40	240	330	155	395	278	170
50	240	330	155	395	278	170
65	250	350	165	405	298	180
80	285	365	175	430	313	210
100	360	410	195	510	350	275
125	400	455	220	560	365	310
150	455	475	230	585	420	355
200	585	530	255	675	450	460
250	650	623	300	730	470	500
300	800	700	340	760	490	580
350	860	840	410	840	526	640
400	960	880	430	910	570	715
450	1075	930	460	1030	610	780
500	1075	980	490	1135	665	830
600	1230	1060	530	1270	725	920
700	1650	1130	560	1460	865	980
800	1750	1230	610	1640	975	1050
