500X型持压泄压阀

500X型持压泄压阀




结构及用途

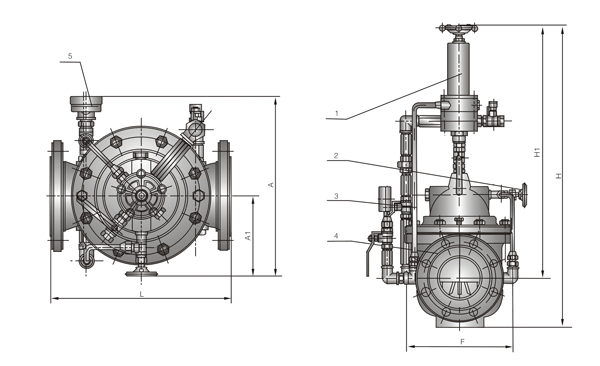

该阀由主阀4、导阀1、针阀2、球阀3与压力表5等组成。泄压/持压阀在管线上能有效地将超过导阀1安全设定值之压力泄压释放,防止对管线与设备因超压而损坏。该阀主要用于高层大楼消防测试循环系统的泄压,以防止水压过高造成系统故障。可维持主阀上游供水压力于某一设定值以上,保障主阀上游供水区的压力。

主要技术参数

公称压力 1.0MPa 1.6MPa 2.5MPa
壳体试验压力 1.5MPa 2.4MPa 3.75MPa
密封试验压力 1.1MPa 1.76MPa 2.75MPa
出口压力可 调节的范围 0.09~0.8MPa 0.10~1.2MPa 0.15~1.6MPa
工作温度 0~80℃
适作介质

主要外形尺寸

公称通径 DN(am) L A A1 H H1 F
20 180 330 130 550 460 116
25 180 330 130 550 460 116
32 180 330 130 550 460 116
40 240 345 135 610 516 170
50 240 345 135 610 516 170
65 250 355 140 625 520 180
80 285 360 146 645 538 210
100 360 400 156 750 596 275
125 400 420 170 808 655 310
150 455 435 186 864 710 355
200 585 480 206 1135 805 460
250 650 530 226 1185 855 500
300 800 575 246 1325 955 580
350 860 620 275 1385 990 640
400 960 635 286 1445 1030 715
450 1075 665 320 1325 905 780
500 1075 695 348 1430 960 830
600 1230 720 372 1565 1020 920
700 1650 770 422 1755 1160 980
800 1750 805 458 2230 1515 1050

法兰连接尺寸:
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
